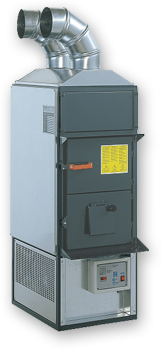

Descrizione
Forno orizzontale in acciaio termico al cromo inox rinforzato con nervature – Scambiatore a 2 o 3 giri di fumo.
Manto interno in lamiera lucida per intercapedine e isolamento.
Manto esterno in lamiera zincata. Telaio in profilato verniciato.
Sportelli per caricamento con refrattario e griglie estraibili.
Pannelli con refrattario per pulizia tubi.
Ventilatori centrifughi a doppia aspirazione per mandata aria calda funzionanti a basso
regime di giri e disposti su speciali sospensioni elastiche, azionati da uno o più
motori elettrici.
Ventola per estrazioni fumi (esclusi modelli F 28-F 55 sv – F 85 sv).
Quadro elettrico di comando e controllo – termostato di regolazione.
|
Caratteristiche tecniche
|
||
|---|---|---|
|
|
||
|

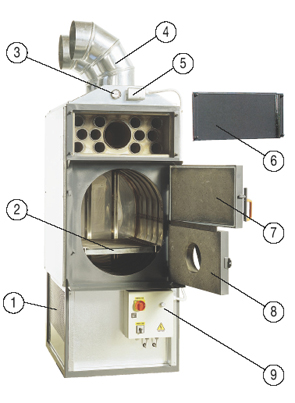

1 Grata di aspirazione aria
|
||
|
2 Griglia di appoggio scarti
|
||
|
3 Termometro indicatore temperatura aria
|
||
|
4 Bocche di mandata aria calda
|
||
|
5 Termostato accensione automatica aria
|
||
|
6 Sportello ispezione pulizia tubi
|
||
|
7 Sportello caricamento manuale
|
||
|
8 Sportello di controllo estrazione ceneri
|
||
|
9 Quadro elettrico
|
||
|
10 Gruppo di aspirazione aria
|
|
Dati tecnici
|
||
|---|---|---|
|
|
||
|

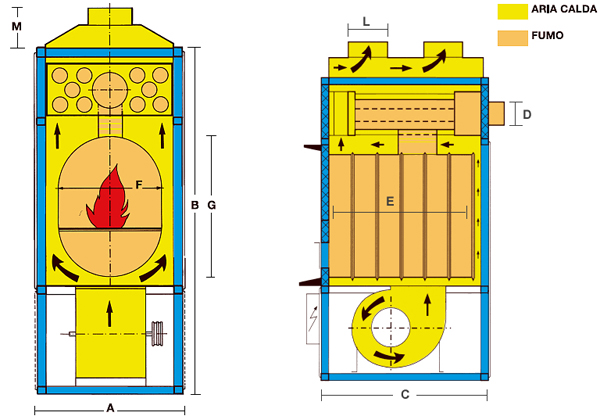

A Larghezza mm: 550
|
||
|
B Altezza mm: 1400
|
||
|
C Lunghezza mm: 920
|
||
|
D Diametro Camino mm: 160
|
||
|
L Tubi mandata aria calda mm: 2 x 180 Ø
|
||
|
M Plenum mm: 160
|
||
|
E Lunghezza focolare mm: 500
|
||
|
F Larghezza forno mm: 400
|
||
|
Combustibili – Legno – Trucioli – Torba –
P.C. 3.500 Kcal/Kg. |
||
|
Potenzialità focolare Kcal/h 29.900
|
||
|
Potenzialità convenzionale resa Kcal/h 25.000
|
||
|
Portata d’aria (a 15°) mc/h 2.200
|
||
|
Consumo combustibile P.C. 3.500 Kg/h 13
|
||
|
Potenza elettrica ventilatori HP 0,2
|
||
|
Potenza elettrica asp. fumo HP –
|
||
|
Voltaggio motori V 220 monof.
|
||
|
N.B. Tutti i dati tecnici sono suscettibili di
variazioni e miglioramenti, ci riserviamo il diritto di modificarli senza l’obbligo di preavviso. |
|
SUPERFICIE INDICATIVA DA RISCALDARE |
||
|---|---|---|
|
MODELLO
|
SUPERFICIE – VOLUME
|
|
|
F 28
|
m² 100 / 150 – m³ 500
|
|
|
F 55
|
m² 200 / 250 – m³ 1.000
|
|
|
F 85
|
m² 300 / 350 – m³ 1.500
|
|
|
F 120
|
m² 500 / 600 – m³ 3.000
|
|
|
F 240
|
m² 1.000 – m³ 5.000
|
|
|
F 350
|
m² 1.800 – m³ 8.000
|
|
